Stade de Singapour
Motorisation du toit mobile

Une conception DEP Engineering

Conception générale du système de levage. Client : Dragages Singapour, filiale de Bouygues Construction.

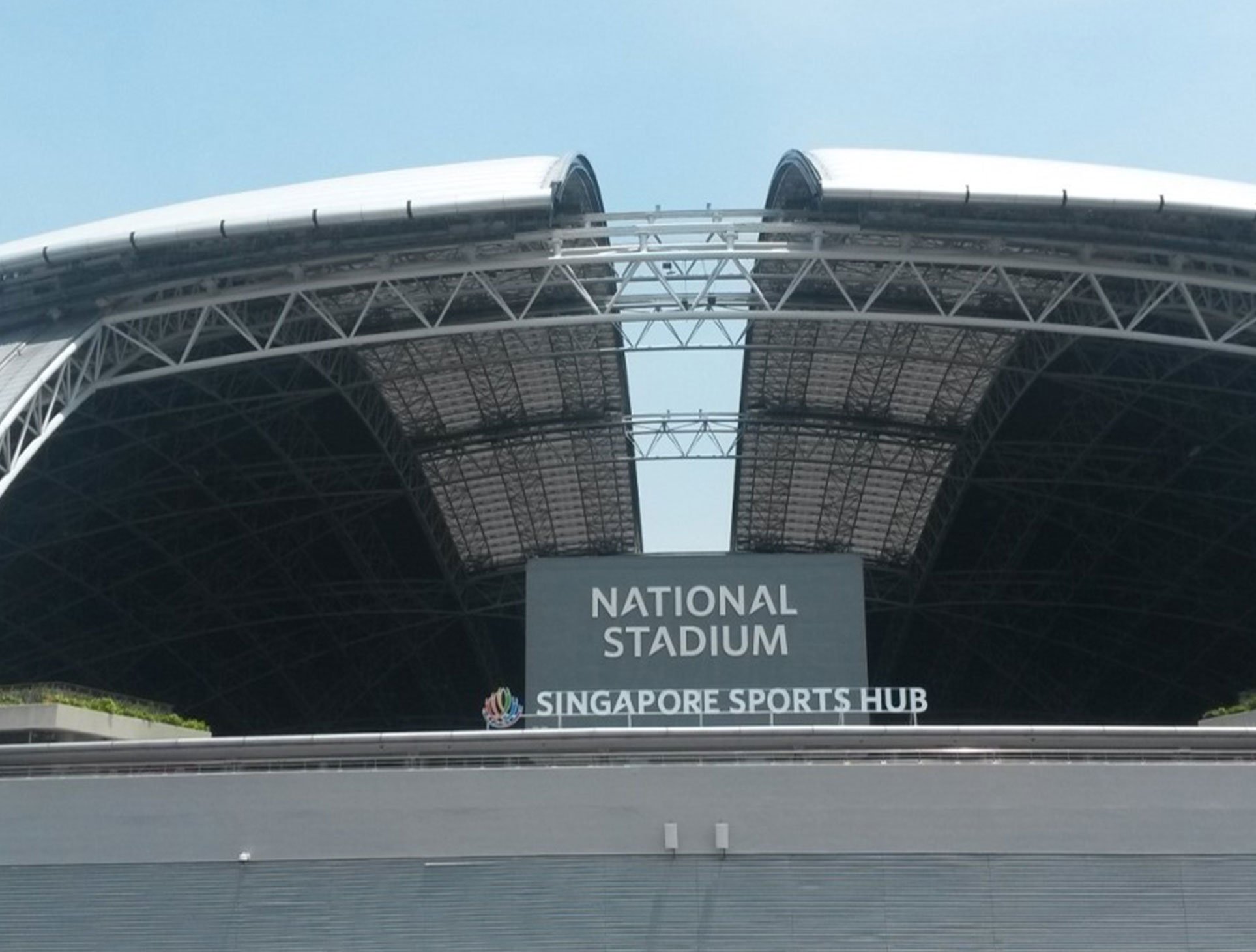

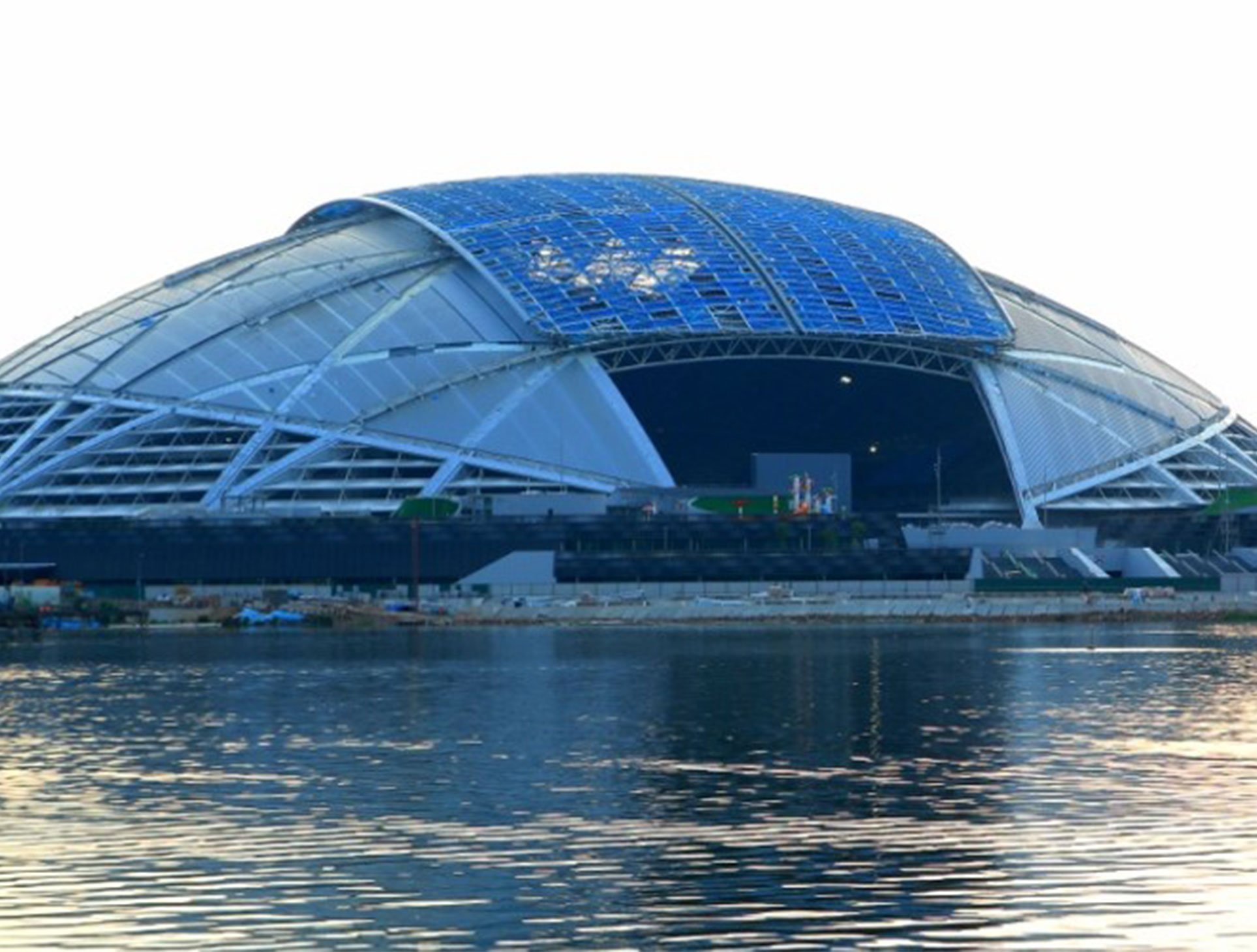

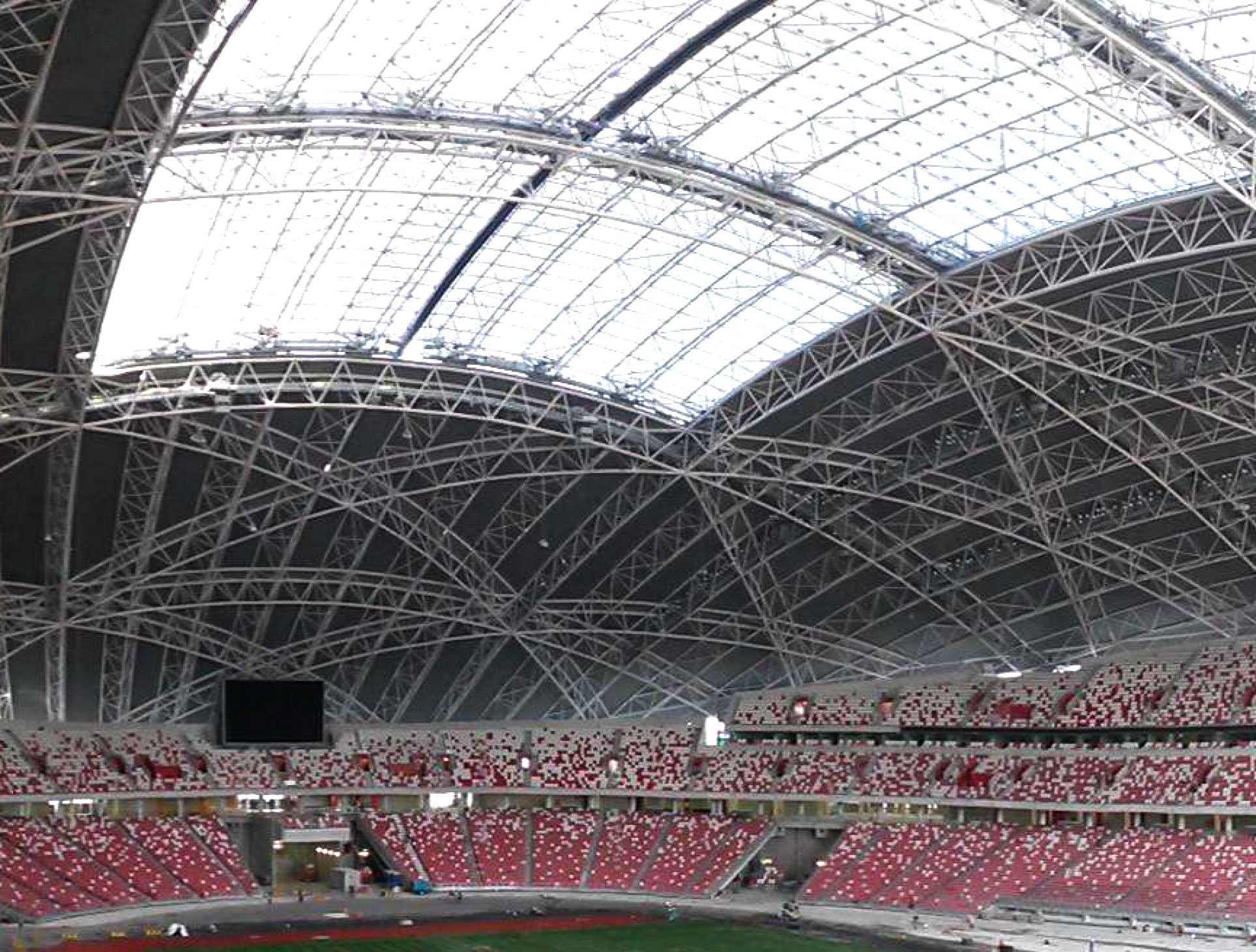

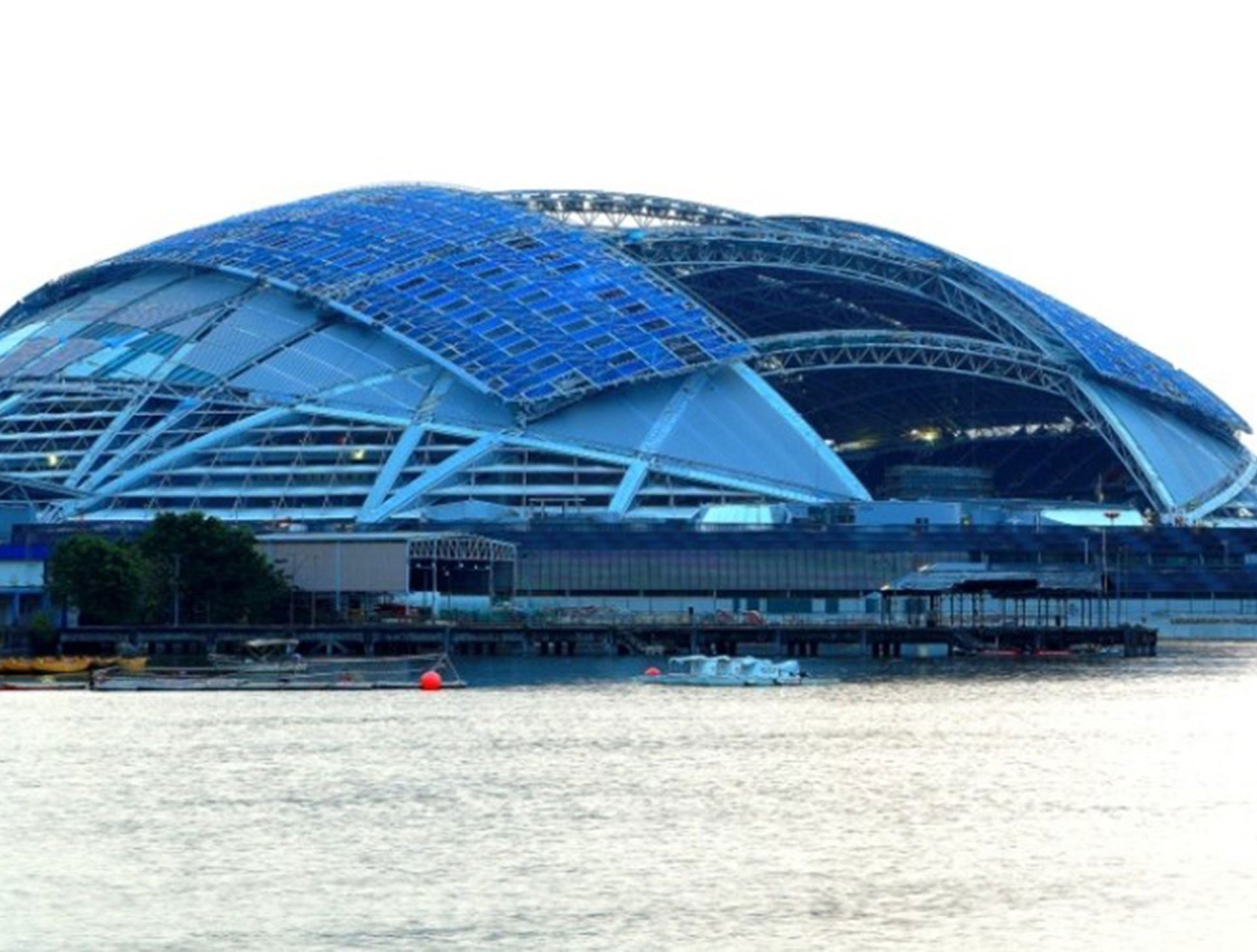

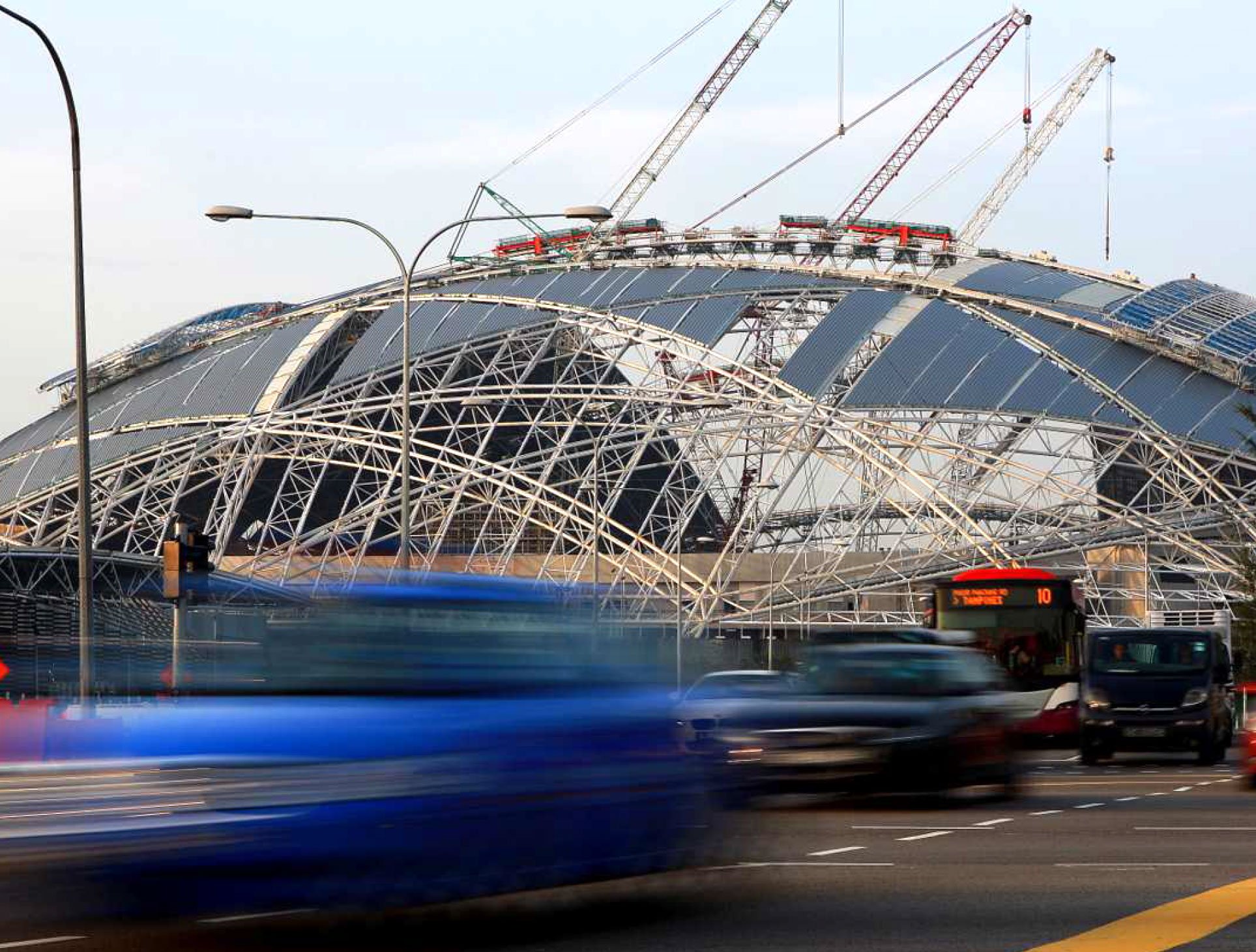

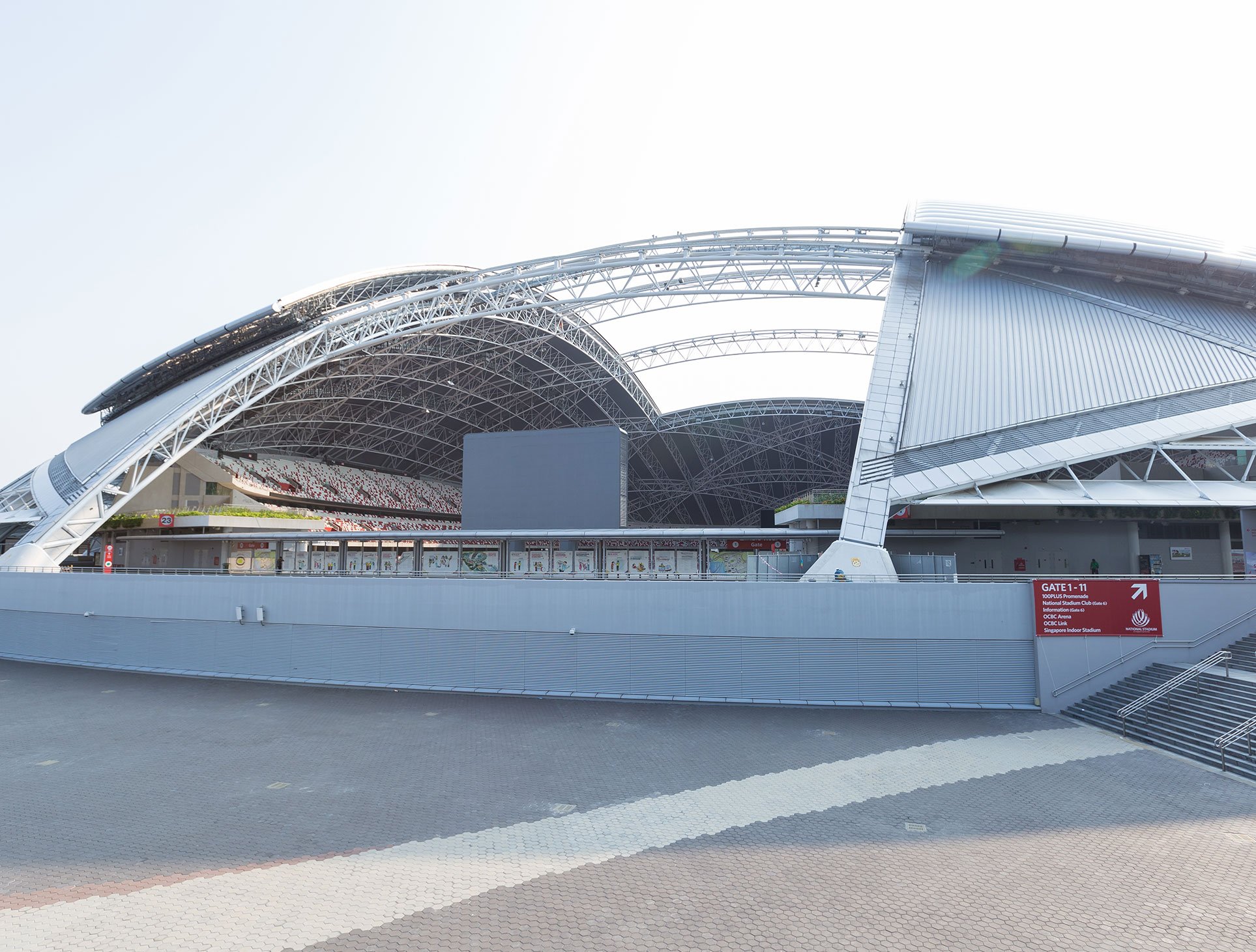

Le stade est coiffé par un dôme sphérique en acier de 312 mètres de portée. La charpente s’élève à une hauteur de 82 mètres au-dessus du terrain et couvre l’intégralité de l’enceinte sans appuis intermédiaire sur la structure béton. La toiture présente une large ouverture en partie centrale d’environ 240 mètres de long par 82 mètres de large, presque entièrement recouverte par le toit rétractable en position fermée.

Basic design

Design détaillé

Note de calcul

Supervision de la production

Opération (assistance)

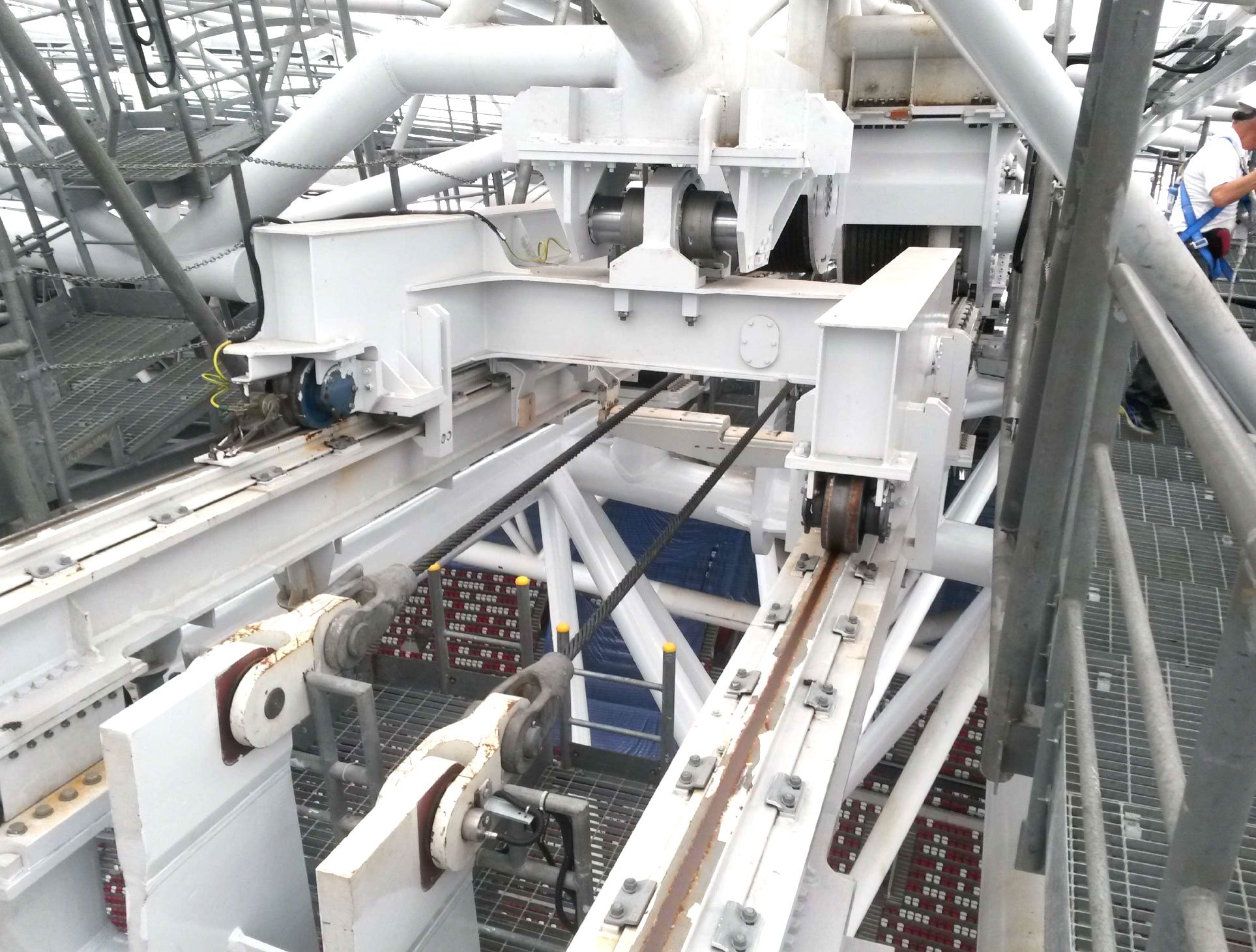

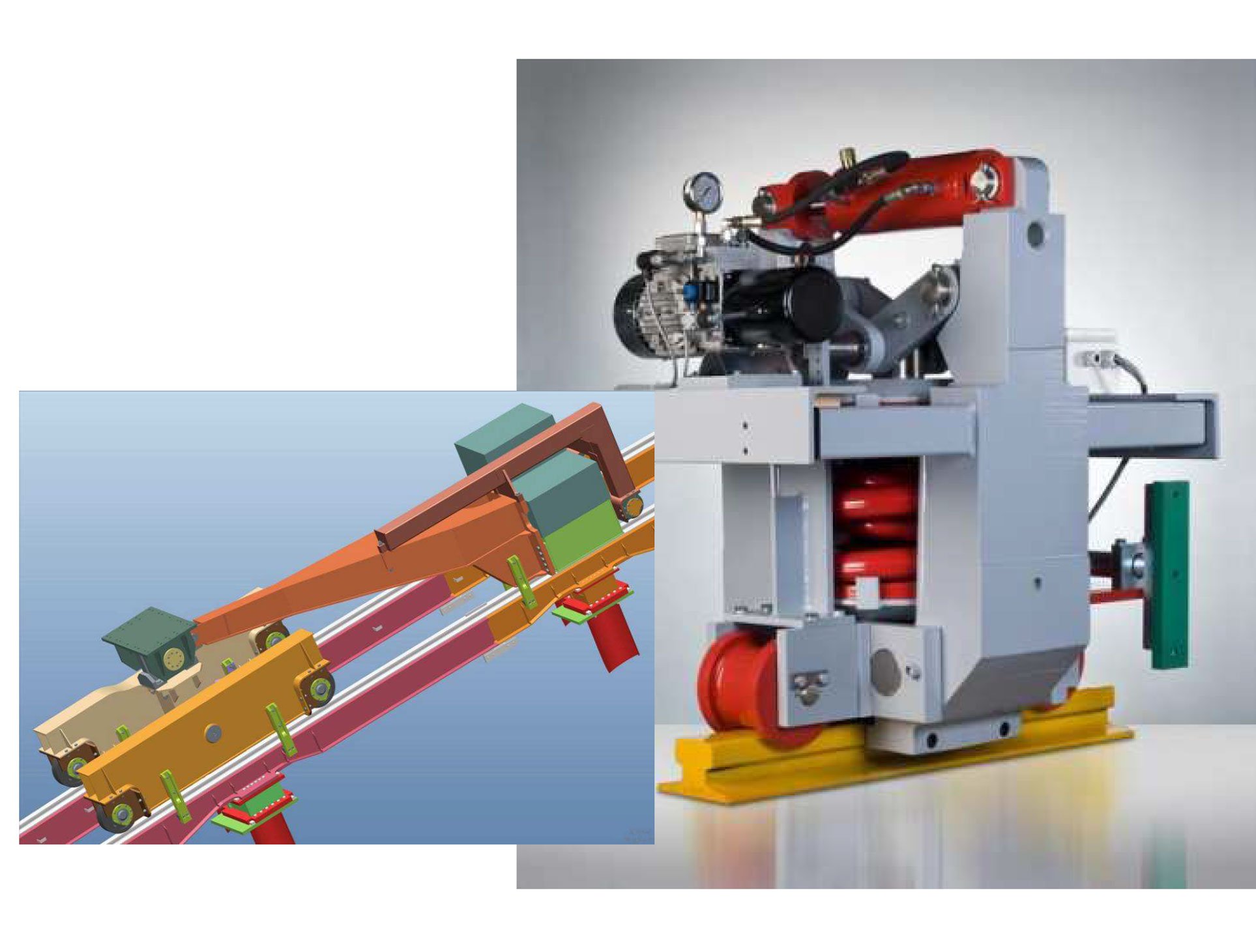

DEP a réalisé la conception générale du système de levage ainsi que la conception de détail des bogies qui supportent le toit.

Le toit mobile et son mécanisme en quelques chiffres :

Chaque panneau mesure 200 m x 50 m (10.000 m²) et pèse 1.250 tonnes avec l’ensemble de ses équipements.
40 bogies circulent sur au total 1 km de voies de roulement.

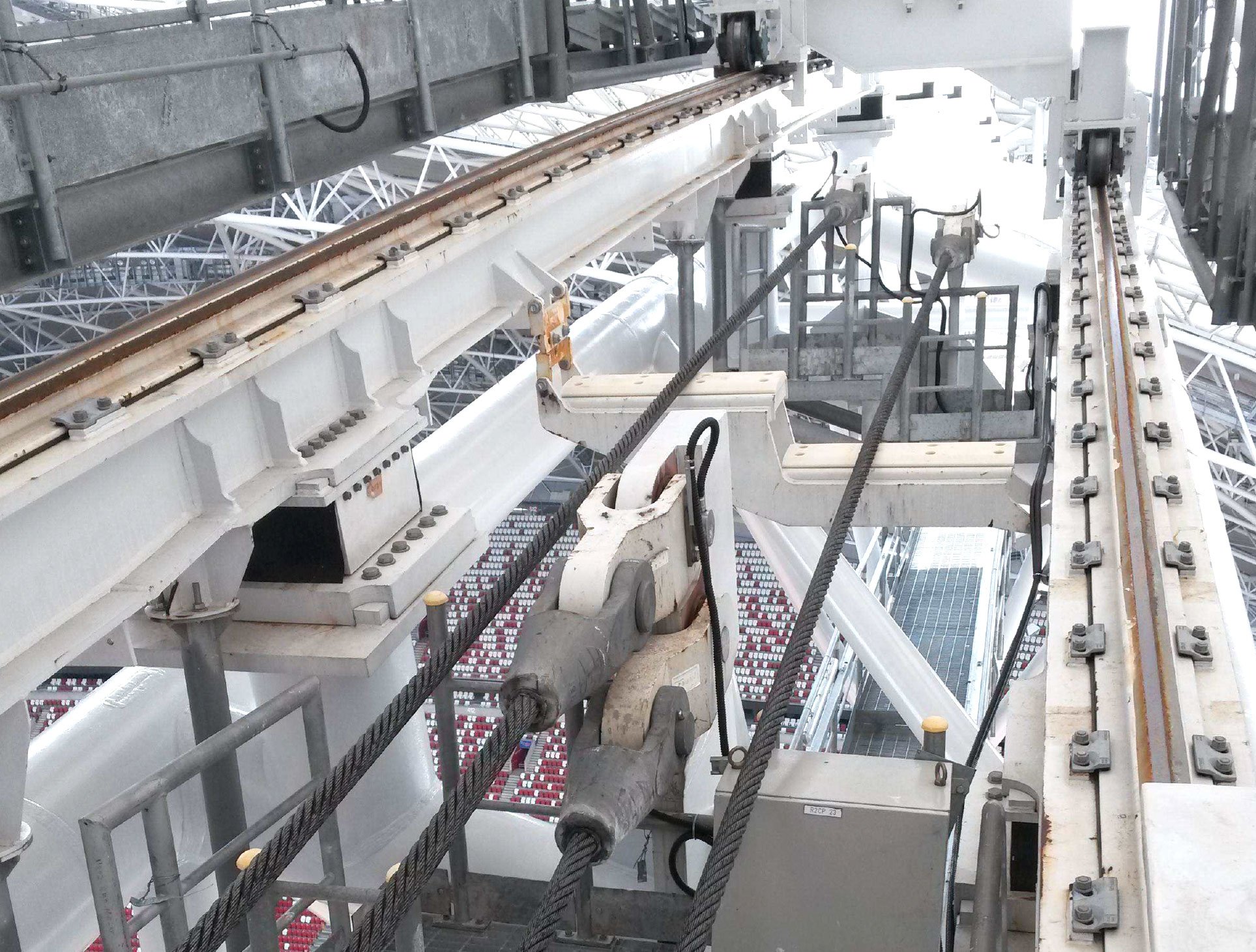

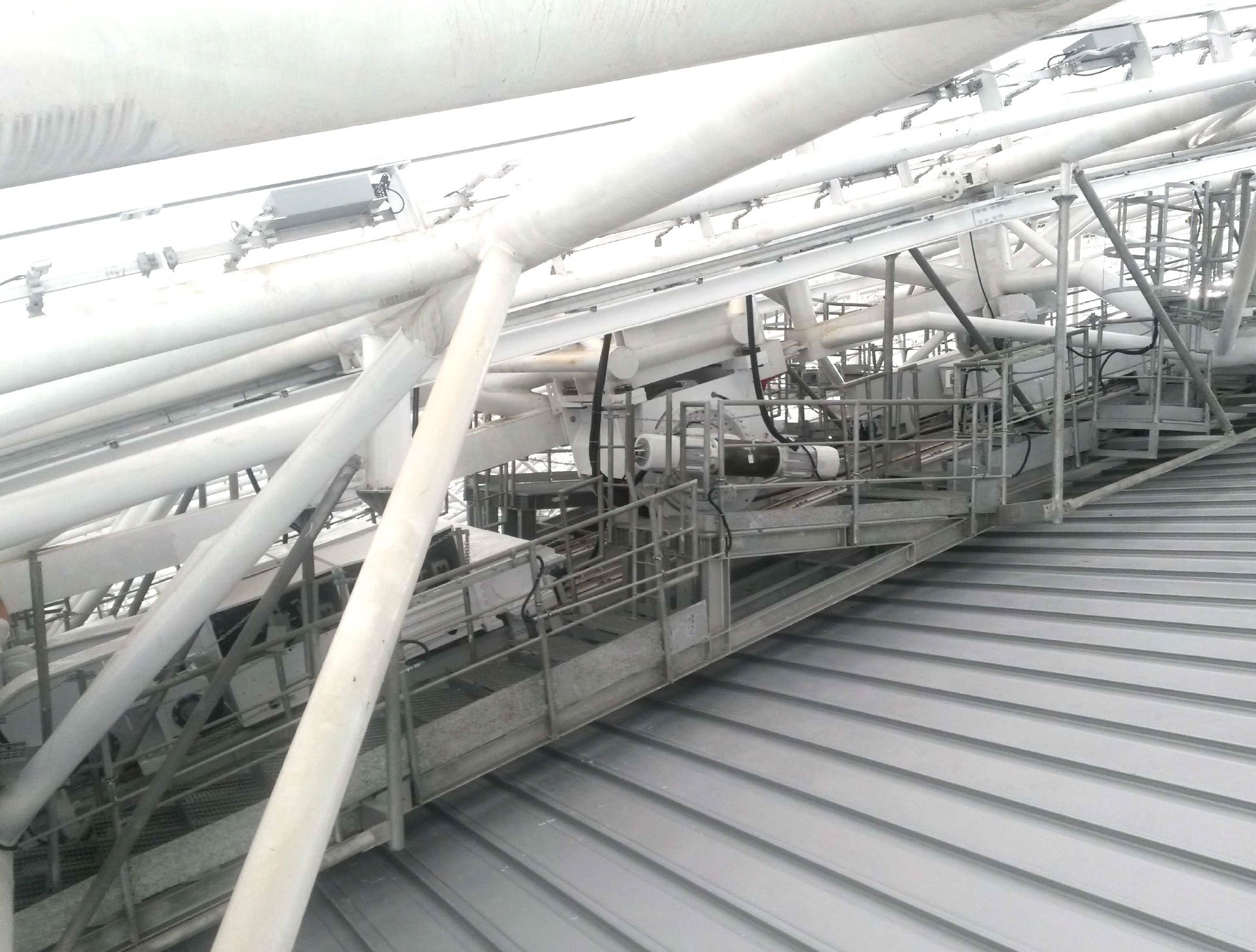

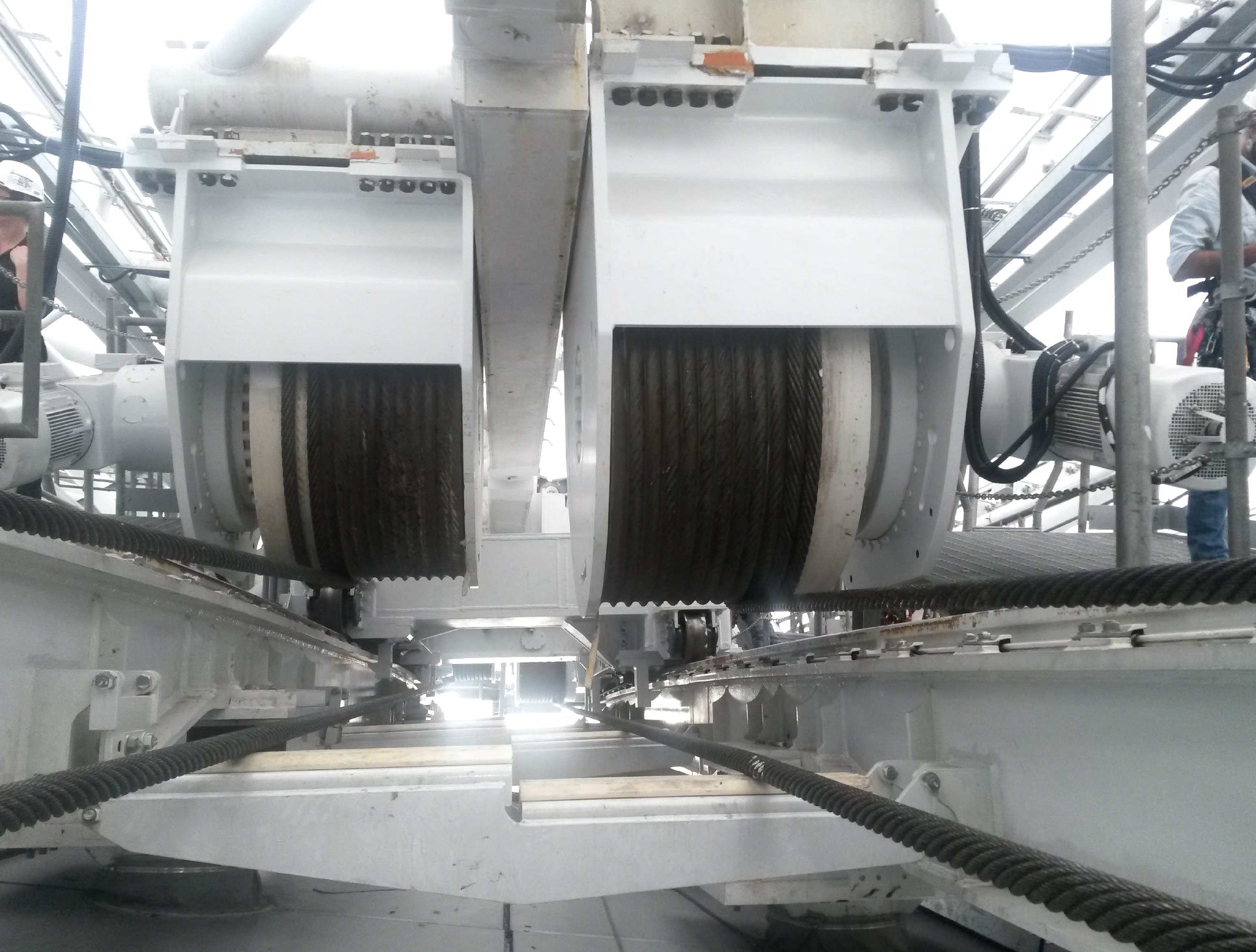

16 (2 x 8) treuils avec des câbles de 50 mm permettent de tirer les panneaux lors de la fermeture ou de les retenir lors de ouverture.
Ouverture ou fermeture en 20 minutes.
Vitesse de déplacement: 2.5 m/mn.
Force maximum de traction pour manoeuvrer le toit: 450 tonnes par panneau.
